StingRay AIRO 4-300HP

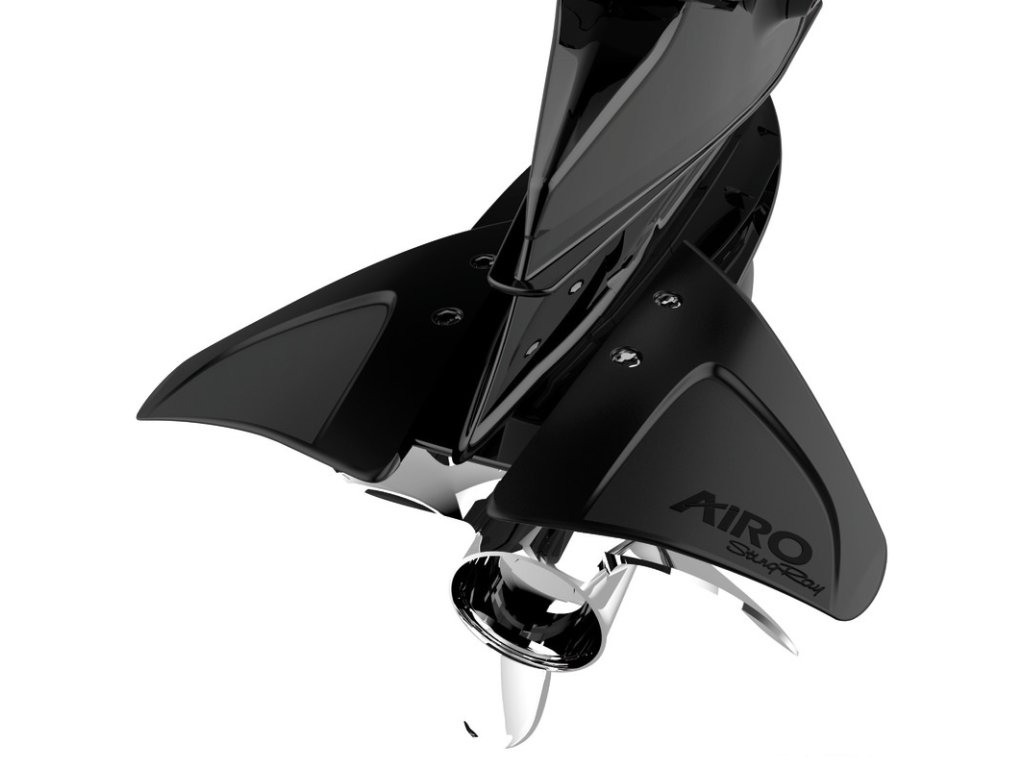

StingRay AIRO Hydrofoil je nejnovějším produktem v produktové řadě StingRay Hydrofoil. StingRay AIRO Hydrofoil byl vytvořen, aby uspokojil poptávku trhu po všestranném, 2dílném křídlovém křídle, které se vejde do motorů o velikosti pouhých 4 HP, které se nacházejí na nafukovacích člunech, menších tendrech a člunech Jon, a přitom stále prospívá větším motorům až do 350 HP. Obrovská poptávka ze strany zámořských jachtařů, kteří potřebovali zlepšení výkonu za ekonomickou cenu, vedla k vytvoření křídlového křídla, stejně jako jeho jména. V řečtině AIRO znamená "zvednout nebo zvednout", což je přesně to, co StingRay AIRO Hydrofoil dělá pro vaši loď. S nainstalovaným StingRay AIRO Hydrofoil zažijí vodáci vyšší výkon, finanční úsporu a co je nejdůležitější: bezpečnější jízdu!

VLASTNOSTI / VÝHODY:

• Dostane lodě do skluzu rychleji

• Udržuje lodě v rovině při nižších rychlostech

• Vylepšuje holeshoty

• Maximalizuje stabilizaci

• Šetří palivo

• Zvyšuje bezpečnost zvýšením viditelnosti při nižších rychlostech

• Snižuje chinewalking, porpoising, kavitaci a ventilaci

INSTALACE:

1. Nasuňte levé křídlové křídlo na levou stranu kavitační desky. Zasuňte jej co nejvíce dopředu. Pomocí tužky označte kavitační desku každým ze dvou otvorů v křídle křídla. Sejměte levé křídlové křídlo a opakujte tento krok s pravým křídlovým křídlem na pravé straně kavitační desky.

2. Pomocí elektrické vrtačky a 1/4" vrtáku provrtejte kolmo skrz kavitační desku pomocí čtyř značek tužky na horní straně kavitační desky jako vodítka vrtáku. Při vrtání dbejte na to, aby byl vrták kolmý ke kavitační desce.

3. Po vyvrtání nasuňte levé křídlo křídla na levou stranu kavitační desky tak, aby otvory v křídlech křídla byly zarovnány s otvory, které byly vyvrtány v KROKU #2.

4. Umístěte nylonovou šestihrannou matici do každé z šestihranných kapes, které obklopují otvory na horní straně křídlového křídla. Ujistěte se, že menší otvory na každé z nylonových šestihranných matic směřují nahoru a větší otvory na nylonových šestihranných matkách směřují dolů ke kavitační desce.

5. Vložte šrouby z nerezové oceli 1/4-20 x 1" ze spodní části kavitační desky tak, aby cestovaly nahoru přes volné otvory na spodní straně křídla křídla, do otvoru v kavitační desce vyvrtané v KROKU #2 a do nylonových šestihranných matic.

PROFESIONÁLNÍ TIP: Položte prst na horní část nylonových šestihranných matic, abyste je udrželi na místě při vkládání šroubů z nerezové oceli ze spodní strany.

5. Utahujte šrouby z nerezové oceli křížovým šroubovákem, dokud nebude křídlo křídla bezpečně nainstalováno.

6. Opakujte KROKY #3-5 s použitím pravého křídlového křídla.

7. Před použitím zkontrolujte vůli vrtule pomalým otáčením vrtule rukou a ujistěte se, že mezi StingRay AIRO Hydrofoil a vrtulí nedochází k rušení!
